Archives for カメラ印字検査

印字機付き横流しシーラーと日付印字検査用カメラ



当社がお客様にご提案させて頂く日付印字検査装置は、日付がきちんと打刻されているか、否か「ある」or「なし」をカメラで検査する俗にいう「日付印字あるなし検査装置」です。

印字機付き横流しシーラーを使用しての印字なしはどのような時に発生するのかを考えてみました。先ずは思いつくことを箇条書きしてみます。

◎製品袋の早流し

◎袋をシーラーにかけるとき袋を浅く入れてしまった場合

◎印字機の手前で袋が曲がってしまうアクシデント

◎印字機のスイッチの入れ忘れ

◎印字センサーの誤作動・チャタリング

◎印字打刻時に印字センサーが袋の端っこを感知してしまう印字の2度打ち

◎印字プリンターの直動機構の不具合 → 印字モーターが回転しない

◎印字機のヒーターの断線

◎印字テープ切れ

基本は人の目で製品に打刻された印字の有無を検品作業者がしっかり確認をすることです。

また、その補助として「印字あるなし検査装置」を取り付ける方法があり、

印字なしの可能性がある製品は警報ブザーが鳴り「特に気をつけてチェックしてください」と注意喚起することが出来ます。

シーラー機の印字検査装置をご検討されているお客様は、ぜひ当社までご連絡を頂ければと思います。

サンプルをお送りいただければ、「印字あるなし検査」のテスト動画をご送付可能です。

どうぞ宜しくお願い致します。

オプテックス・エフエーさんの印字あるなし検査カメラ「CVS-4」を取り付けてみました!

昨日は「matorix-2」に印字検査カメラを取り付けてみました。

印字あるなし検査カメラは当社で定番のオプテックス・エフエーさんの「CVS-4」をチョイス!

早速、製作を開始します。

まず最初に印字検査カメラの取り付けスペースに適したサイズの材料を決め、次に機械図面と電機図面を描きます。

それぞれの図面が出来上がれば、あとは図面通りにフライスと旋盤で機械加工。

機械加工で出来上がったパーツをマシーンに組み付け、最後に電機配線等を短時間集中でこなしてゆきます。(自分がやりたい機械いじりを始めるとつい没頭してしいます 笑笑!)

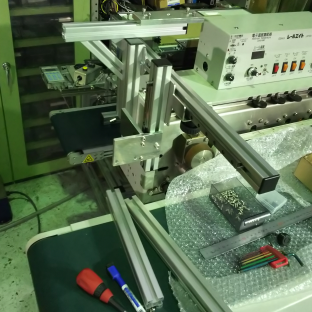

そして、出来上りはこんな感じです。

また、テスト運転では日付がきちんと印字されているか…?いないか…?の印字検査もしっかり出来ました。

当社はお客様のご要望に出来る限りお応え出来る様に、毎日腕を磨いています!

また、当社製品だけで網羅できない問題も他社製品と組み合わせてご提案・販売・改造 ・メンテナンスまで行っています。

当社にご興味を持って頂いたお客様は是非一度ご連絡下さいませ。

印字テープ等の消耗品もご準備しております!

心からお待ちしております!

引き続きどうぞよろしくお願い致します!

ベルトシール機の印字あるなし検査装置のご紹介

当社が日付装置付きシール機に考案する印字あるなし検査装置の長所は「取付たその時から誰でも簡単に取り扱うことが出来る!!」ことです。

メインの印字検査用のカメラにオプテックス・エフエーさんのCVS4-25-RAを搭載させて頂いております。

この印字検査カメラの魅力は、なんと言ってもロータリーエンコーダーと同期することが出来るところです。

ロータリーエンコーダーを使うことで、製品の移動速度や印字位置が変化しても撮影のタイミングは常に狙い通り。

すなわち、撮影のタイミングの時間設定を製品の切り替えの度に行う必要がないのです。

オールインワン画像センサCVS4-25-RA

また、当社のスタイリッシュな※1印字検査カメラ治具(3軸1R)と※2印字検査チェック項目別タッチパネル&カメラ操作用タッチパネルを組み合わせることで更に使いやすくなります!

※1印字検査カメラ治具「左右・前後・高さ・角度(3軸1R)調整ができます」

※2印字検査チェック項目別タッチパネル&カメラ操作用タッチパネル

🤗🤗🤗三菱FAさんのタッチパネルとシュナイダーさんのタッチパネルを組み合わせているところが当社の印字あるなし検査装置ポイントです!!🤗🤗🤗

それらはベルトシーラーのユーザー様にとってはとても便利な機能となります。

なぜなら、ベルトシーラーは多種多様な製品袋に対しても柔軟に対応出来る万能なシール機です。

「賞味期限」等の日付印字の位置・シールスピード(コンベヤ速度)も製品の数だけ適したシール条件も多岐にわたりますが、しっかりそれらをカバー出来るだけの能力を兼ね備えています。

包装製品の切り替えの度に、印字検査装置の設定変更に時間が掛かってしまう様では、お客様の負担も増えてしまいますが、印字なしを発生させないことを目的に取付けるものですので、安心してご使用頂くためにはその様な面倒もある程度は受け入れて頂く必要はございます。。。が。

お勧めさせて頂いた製品を取り付けた結果、お客様が扱いにくいようではお互いにとって本意ではないと思います。

当社では印字あるなし検査装置を出来るだけお客様の目線で考えた製品製作を心掛けております。

一度取り付けて頂いたお客様からの追加リピートオーダーがその使い易さ・正確性を物語っていると自負しております。

小さい会社ですがシール機の印字あるなし検査装置の事ならお任せください!!どうぞ宜しくお願い致します。
